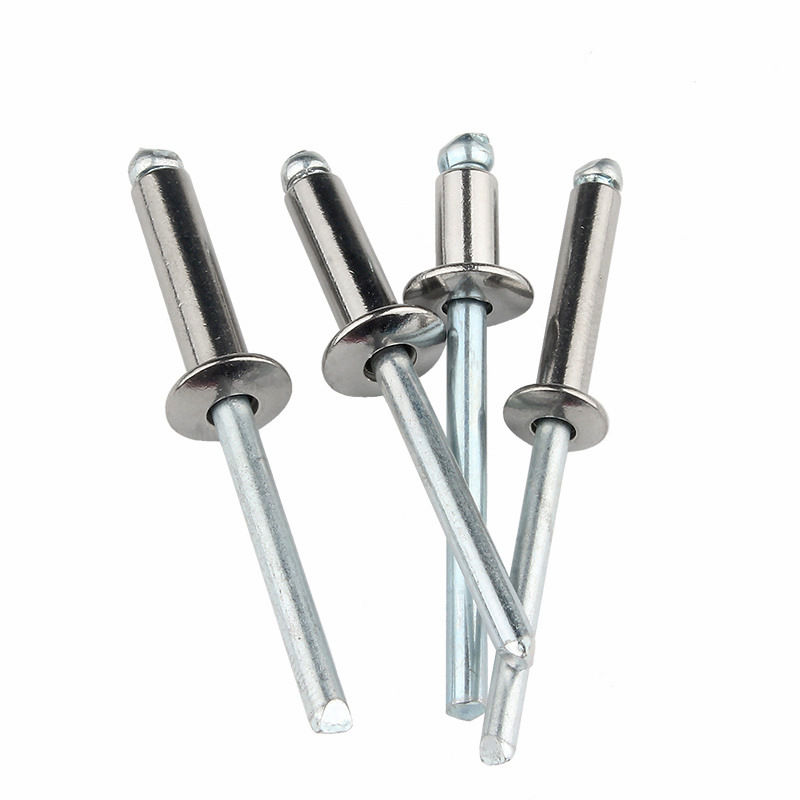

Blinda nitar, även kända som popnitar, är permanenta mekaniska fästelement som används när endast en sida av ett arbetsstycke är tillgänglig. De består av en cylindrisk kropp (skal) med en dorn genom mitten. Under installationen dras dornen in i skalet, vilket gör att den blinda sidan deformeras och bildar ett sekundärt huvud som klämmer ihop material.
Termen "blind" hänvisar till installationsskicket, inte själva fästelementet. Denna typ av nitar används i stor utsträckning inom fordonsmontering, plåttillverkning, flygkonstruktioner, byggnadsbeklädnad och allmän tillverkning där åtkomsten är begränsad till en sida.
En blindnit består av fyra nyckelsektioner:
| Komponent | Beskrivning |
| Nitkropp (skal) | Ihålig cylinder med ett förformat huvud (vanligtvis kupolformad eller försänkt) |
| Dorn | Inre skaft med en brytpunkt utformad för att separera vid en specifik dragkraft |
| Inställningshuvud (på verktyg) | Verktygskomponent som greppar dornen och ger dragkraft |
| Blindhuvud | Den deformerade delen som skapas under härdningen som klämmer fast material från den otillgängliga sidan |
Funktionsprincip: Nitverktyget griper dornen och drar den utåt. När dornen dras tillbaka tvingar dess förstorade spets nitkroppen att expandera radiellt på den blinda sidan och bildar ett glödformigt huvud. Vid en förutbestämd spänning går dornen av vid sin halspunkt, vilket lämnar den inställda niten på plats.
Val av nitmaterial ska baseras på grundmaterialet som ska fogas, miljöexponering och mekaniska belastningskrav.
Aluminiumnitar (med stål- eller aluminiumdorn)
Vanligaste typen, lämplig för allmän montering
Lätt, måttlig skjuv- och draghållfasthet
Används för plåt, VVS-kanalsystem, konsumentprodukter, bilinteriörer
Stålnitar (förzinkade eller släta)
Högre hållfasthet än aluminium
Lämplig för strukturella applikationer och tunga material
Används i stålram, maskinskydd, industriell utrustning
Nitar i rostfritt stål
Korrosionsbeständig, lämplig för utomhus- och marinmiljöer
Högre hållfasthet och hårdhet kräver mer kraftfulla installationsverktyg
Används i marin hårdvara, arkitektonisk beklädnad, kemisk bearbetningsutrustning
Koppar- och mässingnitar
Bra elektrisk ledningsförmåga och korrosionsbeständighet
Används i elektriska applikationer, dekorativ hårdvara, lädervaror
Monelnitar (nickel-kopparlegering).
Utmärkt korrosionsbeständighet i havsvatten och kemiska miljöer
Hög hållfasthet och temperaturbeständighet
Används inom marinteknik, kemiska anläggningar, offshore-strukturer
Diameter: Nitdiametern avser kroppens ytterdiameter. Vanliga storlekar inkluderar 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Val av diameter baseras på krav på lastbärande: större diametrar ger högre skjuvhållfasthet och draghållfasthet.
Greppområde: Detta är den totala tjockleken på de material som sammanfogas. Varje nitstorlek täcker ett specifikt greppområde, vanligtvis tillhandahållet av tillverkaren.
| Diameter | Typiskt Grip Range | Appliceringstjocklek |
| 2,4 mm | 1,0~3,0 mm | Tunn plåt och elektronik |
| 3,2 mm | 1,5~4,5 mm | Lätt plåt |
| 4,0 mm | 2,0~5,0 mm | Mellanstor plåtmontering |
| 4,8 mm | 2,5~6,5 mm | Allmänna strukturella kopplingar |
| 6,4 mm | 3,0~8,0 mm | Kraftiga applikationer |
Kritisk regel: Greppområdet måste täcka den faktiska materialtjockleken. Om niten är för kort kan den inte bilda ett ordentligt blindhuvud, vilket resulterar i fogfel. Om den är för lång kan det hända att dornen inte går sönder rent, vilket gör att överskottskroppen sticker ut.
Korrekt hålförberedelse är avgörande för pålitlig nitprestanda.
Håldiameter: Hålet ska vara 0,1~0,2 mm större än nitkroppens diameter. Överdimensionerade hål minskar skjuvhållfastheten och tillåter ledrörelser. Underdimensionerade hål kan skada nitkroppen under införandet och kan orsaka inställningssvårigheter.
| Nitdiameter | Rekommenderad hålstorlek |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Kantavstånd: Hålets centrum ska vara minst 2× nitdiameter från materialets kant. Otillräckligt kantavstånd leder till att material rivs ut när niten belastas.
Materialinriktning: Alla lager måste vara korrekt inriktade före borrning eller stansning. Grader ska tas bort från båda sidor av hålet för att säkerställa att nitkroppssätena ligger i linje med arbetsstycket.
Steg 1: Välj rätt nit Kontrollera att diameter, greppområde och material är lämpliga för applikationen.
Steg 2: Förbered arbetsstyckena. Borra eller slå hål genom alla lager. Ta bort grader och rengör ytorna. Kläm ihop material för att förhindra separation under nitning.
Steg 3: Sätt i niten Placera niten genom hålet från den åtkomliga sidan. Det förformade huvudet ska sitta plant mot den övre ytan. Se till att nitkroppen sträcker sig helt genom alla lager.
Steg 4: Placera nitverktyget Montera lämpligt nosstycke på nitverktyget. Placera nosstycket över nitdornen och säkerställ att det är fullt ingrepp.
Steg 5: Använd verktyget Kläm eller aktivera verktyget för att dra i dornen. Fortsätt tills dornen går sönder vid den avsedda halspunkten. En korrekt inställd nit visar att blindhuvudet är fullt format och den trasiga dornen i jämnhöjd med eller något under fabrikshuvudet.
Steg 6: Inspektera installationen Kontrollera att:
Fabrikshuvudet är placerat plant mot materialet
Det finns inget gap mellan materialen
Blindhuvudet är helt format (synligt från åtkomlig sida genom att materialet dras upp om tillämpligt)
Dornbrottet är rent och på rätt djup
| Defekt | Observerbart tecken | Trolig orsak |
| Ofullständigt blindhuvud | Den blinda sidan visar liten eller ingen deformation | Niten är för lång för materialtjocklek; otillräcklig dragkraft |
| Trasig dorn före placering | Dornen går sönder utan klämmaterial | Verktygets nosstycke för litet; nit för kort; överdriven materialpackning |
| Skadat fabrikshuvud | Sprickor eller deformation på åtkomlig sida | Överdriven kraft; felinriktat verktyg; sprött material |
| Lös fog | Material kan separeras eller flyttas efter härdning | Felaktigt greppområde; hål överdimensionerat; otillräcklig inställningscykel |
| Dorn fast i verktyget | Dornen matas inte ut efter paus | Nosstycke slitet; främmande föremål i verktyg; felaktig nosstyckesstorlek |
| Ovalt eller deformerat hål | Hålformen förvrängd efter härdning | Hål överdimensionerat; material felinriktade; överdriven sidobelastning |
Manuell nittång Lämplig för tillfällig användning och lättare applikationer. Modeller tillgängliga för nitdiametrar upp till 4,8 mm. Utformningen av hävstången varierar: enkelhandtag för små nitar, sammansatt verkan för större storlekar.
Pneumatiska nitpistoler Luftdrivna verktyg lämpliga för produktion av stora volymer. Erbjuder konsekvent dragkraft och snabbare cykeltider. Krävs för nitar med stor diameter och rostfria ståltyper. Lufttillförsel vanligtvis 5~7 bar.
Batteridrivna nitverktyg Bärbara och lämpliga för fälttillämpningar. Erbjud tillräcklig kraft för de flesta allmänna nitar upp till 4,8 mm. Batteriteknik ger trådlös bekvämlighet men med begränsad cykelkapacitet per laddning.
Hydrauliska och servonitare Används för tunga industriella applikationer, inklusive höghållfasta strukturnitar. Ge exakt dragkraftsövervakning och dataspårning för kvalitetssäkring.
Val av nosstycke: Varje nitdiameter kräver ett motsvarande nosstycke. Det är nödvändigt att byta nosstycken vid byte av nitstorlekar. Vissa verktyg erbjuder snabbväxlingssystem för produktionseffektivitet.
Blindnitförband är vanligtvis konstruerade för skjuvbelastningar (krafter parallella med fogplanet), inte primära dragbelastningar (krafter som drar isär material).
Skjuvhållfasthet är den maximala kraft niten kan motstå vinkelrätt mot sin axel. Detta är den primära designparametern för de flesta knäleder.
Draghållfasthet är den maximala dragkraft som niten kan motstå längs sin axel. Generellt lägre än skjuvhållfasthet för de flesta blindnittyper.
Utmattningsprestanda: Blindnitar har lägre utmattningsmotstånd jämfört med solida nitar på grund av den ihåliga kroppen och spänningskoncentrationen vid dornhålet. För cykliska belastningstillämpningar ska konstruktionsnitar eller höghållfasta typer (som monel eller stål) övervägas.
Rekommendation för fogdesign: Använd flera nitar i ett förskjutet mönster istället för en enda nit i en tungt belastad fog. Minsta avstånd mellan nitar är 3× nitdiameter för att undvika materialförsvagning.
Olika material i kontakt skapar galvanisk korrosionsrisk. Välj nitmaterial som är kompatibelt med basmaterialet.
| Basmaterial | Rekommenderat nitmaterial |
| Aluminiumplåt | Aluminium (med ståldorn acceptabel) |
| Stålplåt (målad/omålad) | Stål (förzinkat) eller rostfritt stål |
| Rostfri plåt | Rostfritt stål |
| Kopparlegeringar | Mässing eller koppar |
| Marina miljöer | Monel eller rostfritt stål 316 |
Regel: Nitar ska vara katodiska (ädlare) i förhållande till basmaterialet för att undvika accelererad korrosion av basmaterialet. Om du är osäker, isolera med tätningsmedel eller packningar.
Tätade nitar: Med en stängd kropp som förhindrar vatten- eller gasläckage genom mitten. Används i vattentäta applikationer, tryckkärl och väderutsatta strukturer.
Nitar med flera grepp: Designade för att täcka ett bredare greppområde, vilket minskar lagerkraven. Lämplig för applikationer med varierande materialtjocklekar.
Självgenomträngande nitar (SPR): Installeras utan förborrade hål. Niten tränger igenom det översta lagret och blossar in i det undre lagret. Används i karossmontering av fordon, särskilt för aluminium- och blandade skarvar.
Brytstamnitar: Dornhuvudet förblir fångat i nitkroppen efter härdning, vilket förhindrar att spindeln tappar ur. Krävs i applikationer där lösa dorn kan orsaka kontaminering (livsmedelsbearbetning, elektronik).
Räfflade nitar: Har en räfflad kropp för förbättrad uppdragningsprestanda i mjuka material som plast, trä eller kompositer.
Nitar ska förvaras torrt och rent med skydd mot fukt och föroreningar. Aluminium- och stålnitar kan oxidera i fuktiga miljöer, vilket påverkar inställningsprestanda och korrosionsbeständighet.
Förvara i originalförpackning fram till användning
Håll lagringsutrymmets luftfuktighet under 60 %
Undvik exponering för oljor, lösningsmedel och industridamm
Rotera lager på en först-in-först-ut-basis
Nitar som lagras under längre perioder (över 24 månader) ska inspekteras för korrosion eller nedbrytning före användning
Visuell inspektion (installationskontroll):
Fabrikshuvudet är jämnt och koncentriskt
Dornbrott är rent och synligt under huvudet
Inga sprickor eller distorsion på vardera sidan
Dragprovning: Dra regelbundet provnitar med hjälp av en dragprovare för att bekräfta att skjuv- och dragvärden uppfyller specifikationerna. Minsta prov: 5 nitar per sats.
Griptest: Verifiera att den återstående dornlängden inuti den inställda niten är inom acceptabla gränser (vanligtvis 0,5~1,5 mm under huvudytan).
Destruktiv inspektion: Utvalda nitar i tvärsnitt för att inspektera blindhuvudets formation och bekräfta adekvat materialdeformation. Detta är särskilt viktigt under processvalidering och verktygsändringsvalidering.
| Problem | Omedelbar kontroll | Lösning |
| Niten snurrar i hålet | För stor håldiameter | Byt ut mot nit med större diameter; rätt hålstorlek |
| Kan inte sätta in nit | För liten håldiameter | Bredda hålet till rätt storlek |
| Verktyget kan inte dra | Felaktig nosstycke eller sliten verktygsback | Byt ut nosstycket; serviceverktyg |
| Dornen går sönder för tidigt | För kort greppområde | Använd nit med längre grepp |
| Dornen går inte sönder | Otillräcklig dragkraft | Använd ett kraftfullare verktyg; kontrollera lufttrycket |
| Blindhuvud ej bildat | Niten för lång eller verktygsfel | Verifiera greppområdet; kontrollera verktygets funktion |
| Material separeras efter härdning | Otillräcklig spännkraft | Förkorta greppområdet; öka hålpassningsnoggrannheten |
Denna guide ger grundläggande referenser för val och installation av blindnitar. För kritiska applikationer, konsultera tillverkarens tekniska specifikationer och utför kvalifikationstestning på representativa enheter innan produktion.
